Wizter(위즈터)-5100_modrtu 운영 파라미터 설정

본 문서는 Wizter-5100 모델의 운영 파라미터 설정 순서 안내서 입니다.



Wizter-5100 모델의 운영 파라미터 설정 순서



*. 사전 준비 사항 : 스마트폰의 블루투스통신을 이용하여 Wizter-5100의 Wi-Fi 통신환경을 설정한다.

1. PC에 Wizter-5100 IP(아이피) 확인 프로그램을 실행한다. ( 다운로드 : https://wizter.tistory.com/10)

2. Wizter-5100의 전원을 투입한다. -> 위에서 실행한 " Wizter-5100 IP(아이피) 확인 프로그램" 화면에 IP가 표시된다.

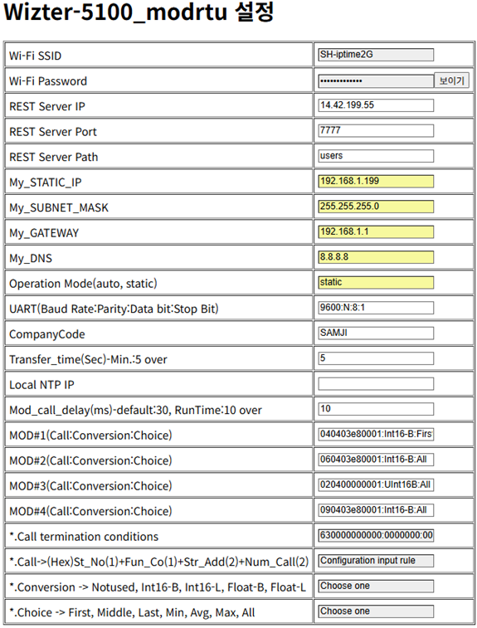

3. 웹브라우저로 위에서 조회한 IP로 Wizter-5100 WebServer에 접속한다.





1) Wi-FI SSID : 블루투스 모드에서 설정 한 값
2) Wi-FI Password : 블루투스 모드에서 설정 한 값

3) REST Server IP : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 IP
4) REST Server Port : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 Port
5) REST Server Port : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 Path

6) My_STATIC_IP : 블루투스 모드에서 IP 부여 방식을 “고정IP” (!,3,static,$) 로 설정한 경우 Wizter-5100이 사용할 IP
7) My_SUBNET_MASK : 블루투스 모드에서 IP 부여 방식을 “고정IP” (!,3,static,$) 로 설정한 경우 Wizter-5100이 사용할 SubNet Mask
8) My_GATEWAY : 블루투스 모드에서 IP 부여 방식을 “고정IP” (!,3,static,$) 로 설정한 경우 Wizter-5100이 사용할 GATEWAY
9) My_DNS : 블루투스 모드에서 IP 부여 방식을 “고정IP” (!,3,static,$) 로 설정한 경우 Wizter-5100이 사용할 DNS
10) Operation Mode : IP 할당 방식 값 설정 (auto, static)

11) UART : UART 통신 조건 설정
     (Baud Rate+“:”+Parity+“:”+Data Bit+“:”+Stop Bit)
12) CompanyCode : 회사코드 (고객이 사용할 문자 열)
13) Transfer_time(Sec) : 데이터를 전송할 주기 (5초 이상)
14) Local NTP IP : Local에서 운영할 NTP 서버 ip -> 인터넷을 사용할 수 없는 상황인 경우에 설정
15) Call_delay(ms) : 1회 호출 후 대기 시간(default:30, Min :10 over)
16) MOD#1 ~ MOD#4 : 호출 조건
   (국번+기능코드+시작 주소+데이터개수+”:”+Choice+”:”+Conversion)

*. Choice : 전송 주기내 획득한 데이터 선택 기준(First, Middle, Last, Min, Avg, Max, All)
*. Conversion : 데이터 값 변환 방법 (Int16-B, Int16-L, Float-B, Float-L) 참고
1. 데이터 수집은 최대 4개(Address 4개)를 취득할 수 있습니다.
2. 데이터 수집은 1회 호출에 하나(Address 1개)의 값만 취득합니다.
