Wizter(위즈터)-5100_diuart 운영 파라미터 설정

본 문서는 Wizter-5100 모델의 운영 파라미터 설정 순서 안내서 입니다.



Wizter-5100 모델의 운영 파라미터 설정 순서



*. 사전 준비 사항 : 스마트폰의 블루투스통신을 이용하여 Wizter-5100의 Wi-Fi 통신환경을 설정한다.

1. PC에 Wizter-5100 IP(아이피) 확인 프로그램을 실행한다. ( 다운로드 : https://wizter.tistory.com/10)

2. Wizter-5100의 전원을 투입한다. -> 위에서 실행한 " Wizter-5100 IP(아이피) 확인 프로그램" 화면에 IP가 표시된다.

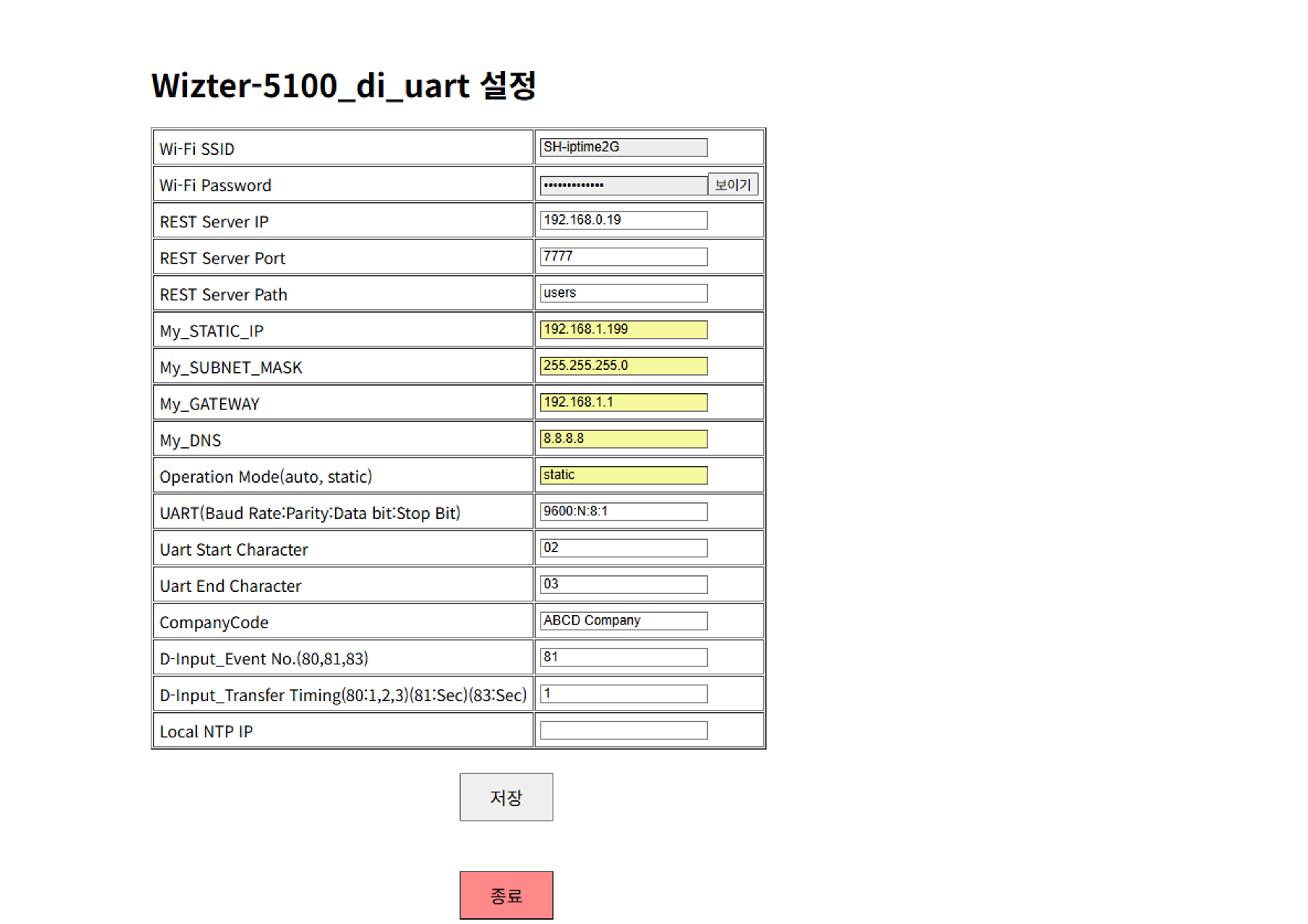

3. 웹브라우저로 위에서 조회한 IP로 Wizter-5100 WebServer에 접속한다.





1) Wi-FI SSID : 블루투스 모드에서 설정 한 값
2) Wi-FI Password : 블루투스 모드에서 설정 한 값

3) REST Server IP : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 IP
4) REST Server Port : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 Port
5) REST Server Port : Wizter-5100의 데이터를 수신할 REST서버 컴퓨터의 Path

6) My_STATIC_IP : 블루투스 모드에서  IP 부여 방식을 “고정 IP” (!,3,static,$)로 설정하였을 때 Wizter-5100이 사용할 IP
7) My_SUBNET_MASK : 블루투스 모드에서 IP 부여 방식을 “고정 IP”(!,3,static,$)로 설정하였을 때 Wizter-5100이 사용할 SubNet Mask
8) My_GATEWAY : 블루투스 모드에서 IP 부여 방식을 “고정 IP”(!,3,static,$)로 설정하였을 때 Wizter-5100이 사용할 GATEWAY
9) My_DNS : 블루투스 모드에서 IP 부여 방식을 “고정 IP”(!,3,static,$)로 설정하였을 때 Wizter-5100이 사용할 DNS
10) Operation Mode(auto, static) : IP 할당 방식 값 설정 (DHCP : auto, 고정아이피 : static)

11) UART : UART 통신 조건 설정
     (Baud Rate+“:”+Parity+“:”+Data Bit+“:”+Stop Bit)

12) Uart Start Character : UART Port 데이터 전송 시 데이터 시작을 알리는 문자 (ASCII Hex 1 Byte)

13) Uart End Character : UART Port 데이터 전송 시 데이터 종료를 알리는 문자 (ASCII Hex 1 Byte)

14) Company Code : 회사 코드 (고객 식별용으로 사용할 문자)
15) D-Input Event No : 디지털 입력 포트의 신호 취득 규칙과 취득 정보

이벤트 번호	데이터 취득 규칙
80	입력 신호의 변화가 있을 때 -. 변화된 상태 값과 이전의 상태를 지속한 시간(초) 정보
81	설정 한 주기 값에 도달한 때 -. 입력 신호의 상태 정보
83	설정 한 주기 값에 도달한 때 -. 주기 내의 입력 신호 변화를 카운트한 정보



16) D-Input Transfer Timing : 취득한 정보를 전송할 상세한 시점

이벤트 번호	설정 값	데이터 취득 시점	비고
80	1	상승 Edge, 하강 Edge
	2	상승 Edge
	3	하강 Edge
81	5(초) 이상	설정 한 주기 값에 도달한 때
83	5(초) 이상	설정 한 주기 값에 도달한 때



17)Local NTP IP : Local에서 운영할 NTP 서버 ip -> 인터넷을 사용할 수 없는 상황인 경우에 설정

    설정법은  https://wizter.tistory.com/12 참고



홈페이지 : http://wizter.co.kr

주식회사 부현



제품 문의 : sales@wizter.co.kr  ,  070-7490-3697
