Wizter(위즈터)-5100 Test 환경-설치시공

1. REST API 웹서버 설치

1) PC에 파이썬을 설치한다.
2) PC에 waitress-serve를 설치한다
3) PC에 DBMS (My-SQL)을 설치한다.
4) REST API Server 프로그램을 다운로드한다.
- https://wizter.tistory.com/11 참고
5) 프로그램을 다운받은 폴더로 이동 후 REST API Server 프로그램을 실행한다.
(참고:waitress-serve --port=7777 Wizter_RestApiServer_test:app 로 실행한다 )



2. DataBase 설치





* 아래 설명중 "_"으로 구분된것은 Wizter-5100의 모델 diuart_modrtu(CnetXGT) 에따른 분류입니다.

1) no : 순서 번호
2) company_code : 사용자 회사 코드
3) device_id : 단말기 고유의 ID (Wizter-5100 외부 회전형 스위치로 설정한 값)
4) my_ip : Wizter-5100의 IP
5) r_seq : 정보 획득 순서 번호
6) port_no_station_no : 물리적인 포트 번호_ 통신 호출 국번
7) event_no_fun_co : 데이터 취득 방식_ 통신 호출 명령어
8) para1_str_add : 데이터값_ 통신 호출 시작 메모리 주소
9) para2_num_call : 상태 변화 이전에 지속된 시간(ms)_ 통신 호출한 데이터 개수
10) created_time : 이벤트 발생 시간 : NTP 동기 실패 시 초기 값 2000년1월1일0시0분0초
11) send_time : 데이터를 전송한 시간
12) b_seq : Buffer 저장 순서 번호
13) response_time : 데이터 전송에 소요 된 시간 (ms)
14) value choice : 수신한 데이터에서 전송을 요구한 파라메터 값
15) para3_value : null_ 통신 호출 응답 값







3. 디지털 센서 결선 예 - 디지털 입력신호

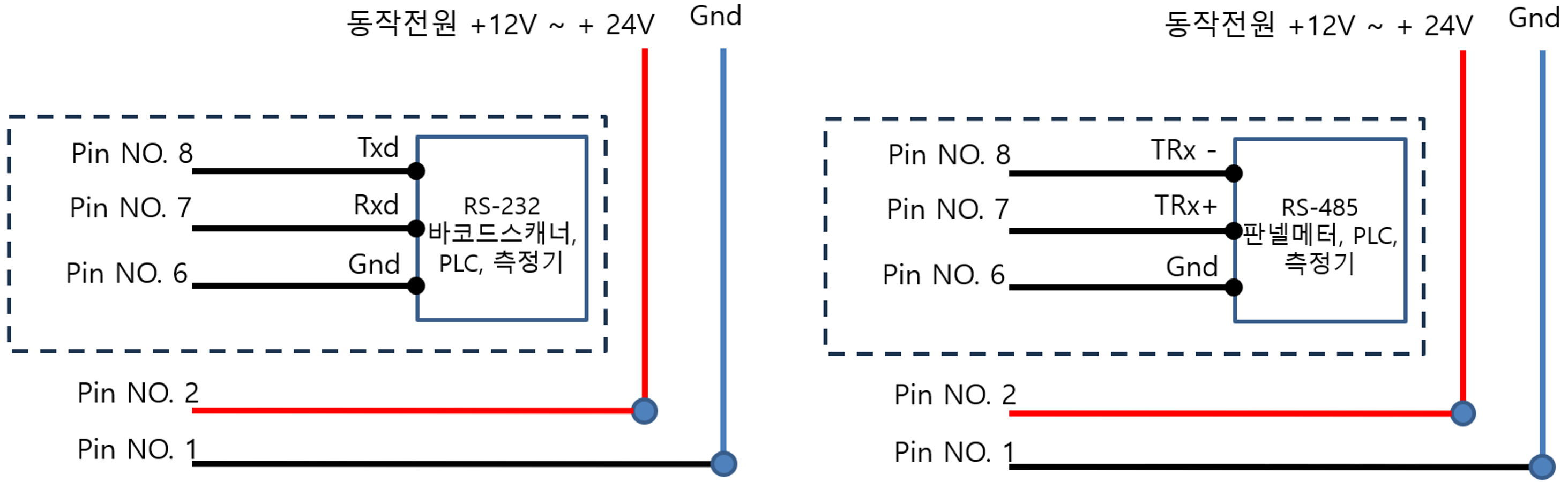

4. UART (RS-232, RS-485) - 바코드 스캐너, PLC, 판넬메터, 측정기 등





* 참고

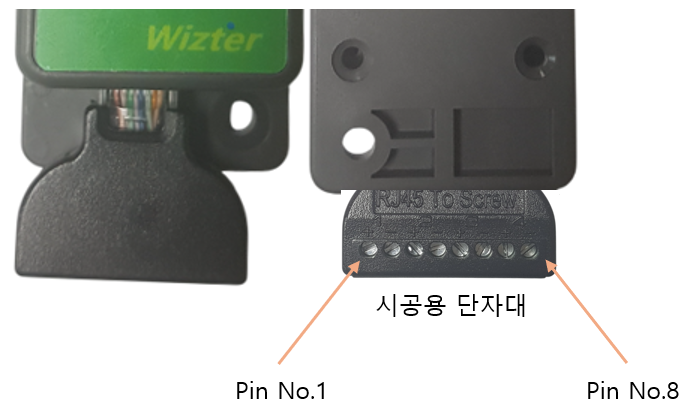

*. 시공용 단자대 참고하세요. (시중에 유통되는 단자대는 Pin No. 배열이 본 문서와 일치하지 않는것(반대)도 있으니 꼭 참고하시기 바랍니다.)
